建筑爬架走道板的實施方案

發布時間：2020-05-21 瀏覽次數：

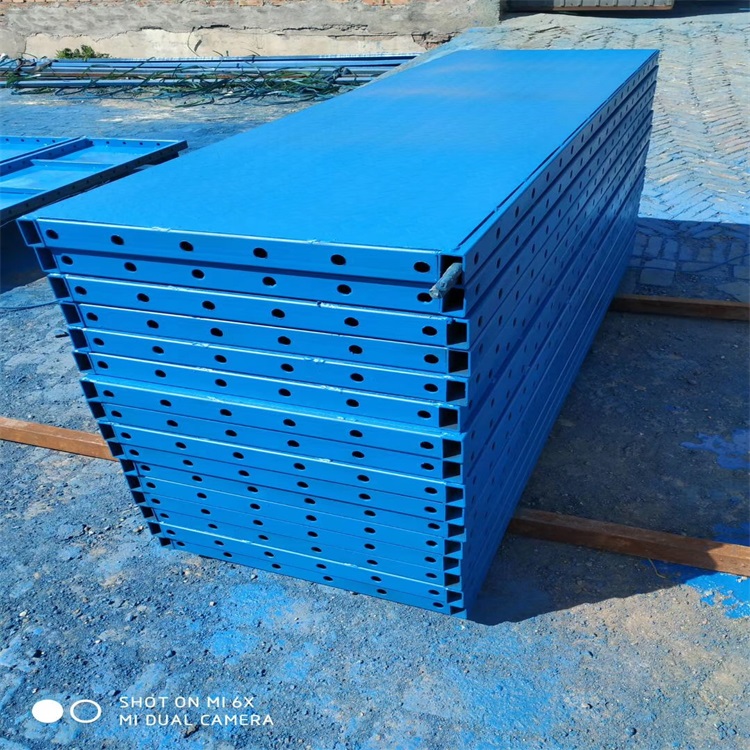

建筑爬架走道板的技術的目的在于提供一種結構簡單、裝拆方便的爬架走道板。其技術方案如下：爬架走道板，包括支撐板主體，所述支撐板主體具有支撐部，支撐板主體底部連接有橫梁，橫梁上轉動連接有鎖緊塊，鎖緊塊與所述支撐部之間存在間隔，所述橫梁在靠近所述鎖緊塊處設有限位裝置。鎖緊塊具有鎖緊部和轉動部，鎖緊部與支撐部之間存在所述間隔，所述限位裝置包括與所述轉動部形狀相對應的限位塊，轉動部具有止動部和圓弧部，所述止動部與所述圓弧部相銜接，所述止動部抵在所述限位塊上。所述鎖緊塊、限位塊均成對設置，鎖緊塊設于靠近所述橫梁的兩端處。所述支撐板主體包括第一支撐板和第二支撐板，所述第一支撐板具有第一肋板，第二支撐板具有第二肋板，第一肋板與所述第二肋板相對設置，所述橫梁一端與所述第一肋板相固接，另一端與所述第二肋板相固接；第一支撐板通過所述橫梁與所述第二支撐板相連接。所述第一肋板、第二肋板分別與對應的所述鎖緊部相接觸。第一支撐板還具有第三肋板和第四肋板，第二支撐板還具有第五肋板和第六肋板，第三肋板具有第三伸出部，所述第四肋板具有第四伸出部和第四連接部，連續循環建筑爬架走道板的安裝就完成了。
