鋼筋混凝土立柱金屬網片防護柵欄的組成

發布時間：2020-10-10 瀏覽次數：

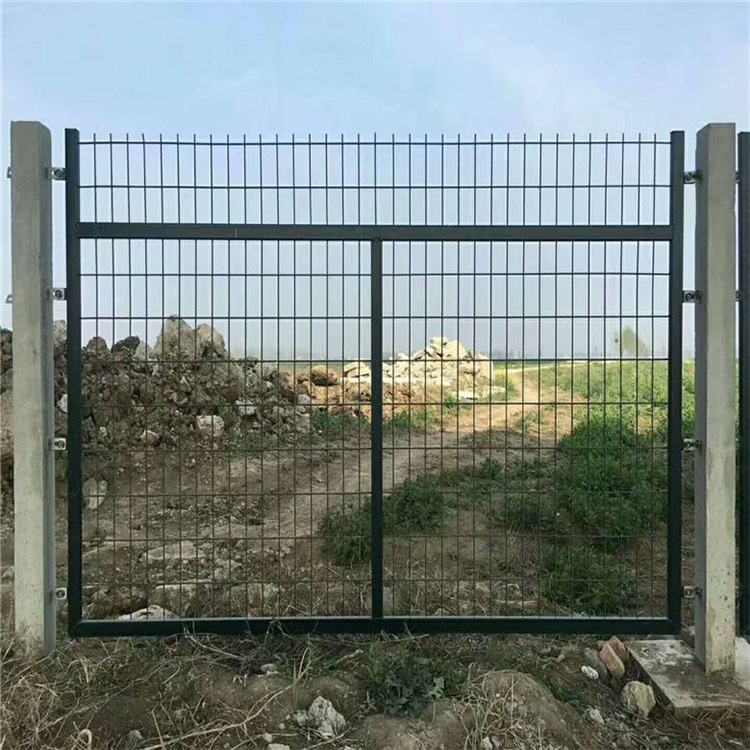

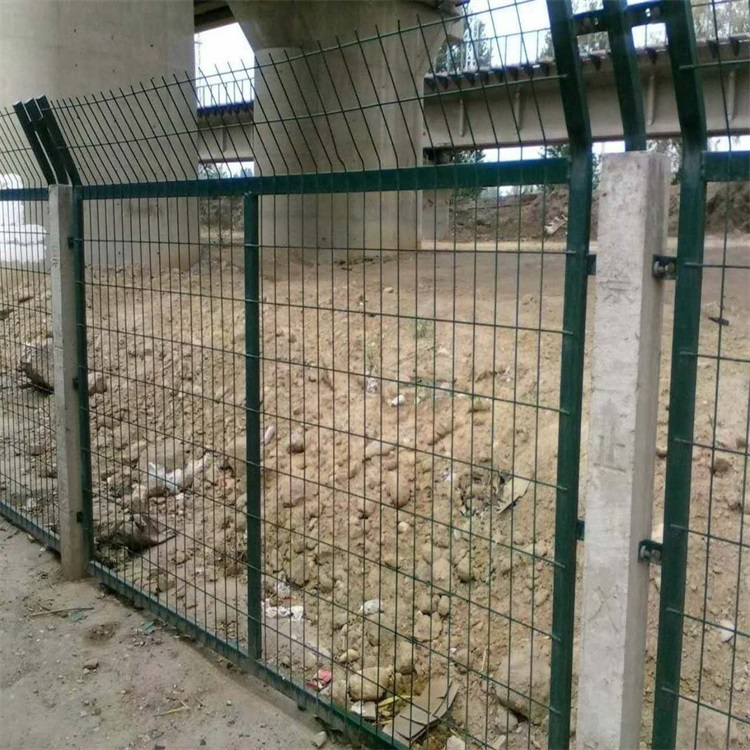

鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成．防護高度1.8m
   1.立柱
     立柱采用C30鋼筋混凝土預制，截面尺寸為120mm×120mm，高度2.2m．預制立柱時，于頂部中間位置預留42mm×42mm方孔，深度l50mm，現場安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙，方管規格40mm×40rn rn，厚度2 5mm．矩管插入端長度150mm．外露部分向外折角30度，垂直同度300mm。在立柱相應位置預留三Φ12mm圓孔，安裝時通過螺桿固定兩側連接板．
   2.鐵路防護柵欄金屬網片
     金屬網片采Jfl0235短管邊框，規格30rrm×50mm，矩管厚度2.0mm：內部網絲采用PB300 Φ6.5mm高線鋼絲冷拔加工，規格75mm×150mm（Φ4.Omm），上部向外折角30'，垂直高度300mm.
   3.鋼筋混凝土立柱金屬網片防護柵欄連接板與螺栓
    立柱連接板，網片連接板采用90度折角Q235銅板，厚度4.Omm，根據不同使用位置分A. B.C三種形式。

連接板與螺拴均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2.
