鋼筋混凝土立柱金屬網防護柵欄

發布時間：2020-06-29 瀏覽次數：

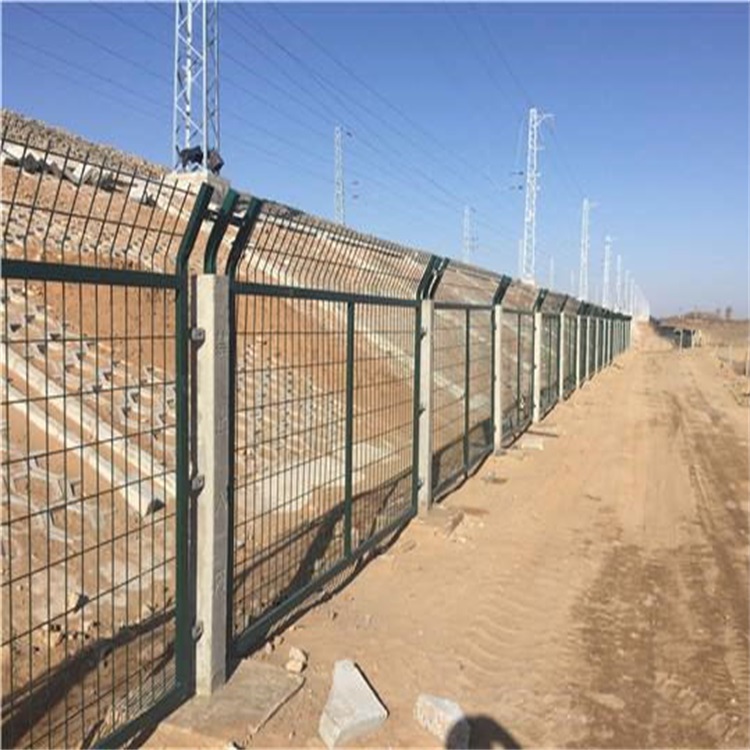

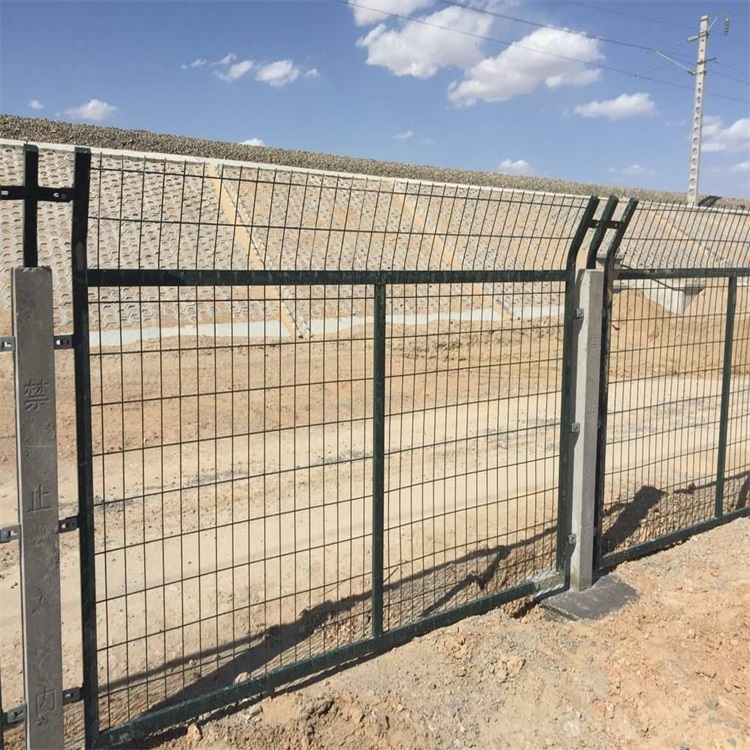

鋼筋混凝土立柱金屬網防護柵欄由立柱、網片及連接部件組成，防護高度1.8m。

1、金屬網防護柵欄立柱：立柱采用C30鋼筋混凝土預制，載面尺寸為120mm*120mm，高度2.2m。預制立柱時，于頂部中間位置預留42mm*42mm方孔，深度150mm，現場安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙，方管規格40mm*40mm，厚度2.5mm。矩管插入端長度150mm，外露部分向外折角30度，垂直高度300mm。在立柱相應位置預留三個φ12mm圓孔，安裝時通過螺桿固定兩側連接板。

2、金屬網防護柵欄金屬網片：金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB300φ6.5mm高線鋼絲冷拔加工，規格75mm*150mm（φ4.0mm），上部向外折角30度，垂直高度300mm。

3、連接板與螺栓：立柱連接板、網片連接板采用90度折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q235鋼，并鍍鋅量270g/m2。
