鐵路金屬網片柵欄的高線鋼絲冷拔加工

發布時間：2021-04-20 瀏覽次數：

鐵路金屬網片柵欄是重要的鐵路行車設備，是鐵路行車安全的重要屏障

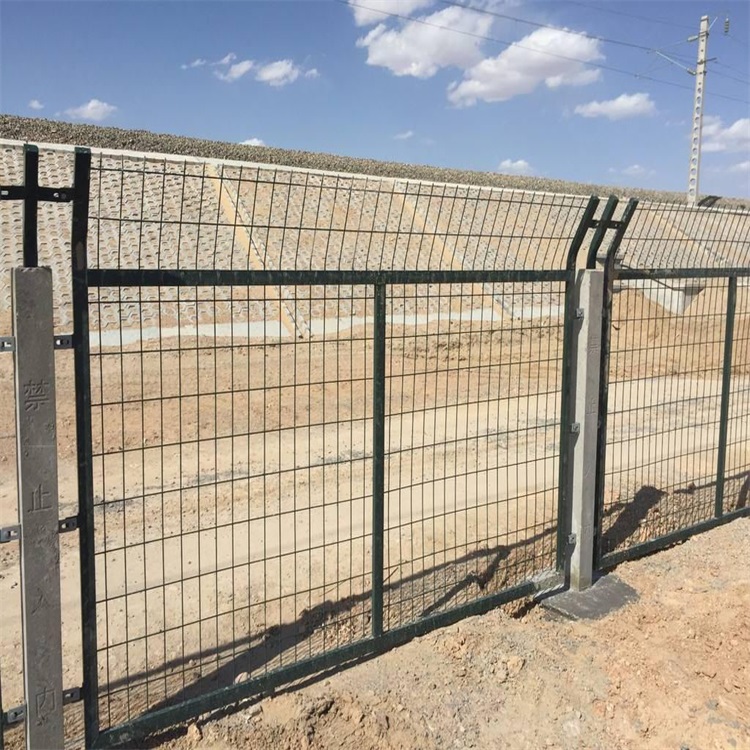

鐵路金屬網片柵欄立柱：立柱采用C30鋼筋混凝土預制，截面尺寸為120*120mm，高度2.2m，預埋立柱時，于頂部中間位置預留42*42mm方孔，深度150mm，現場安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙。方管規格40*40mm，厚度2.5每米，矩管插入端長度150mm，外露部分向外折角30°，垂直高度300mm，在立柱相應位置預留三個直徑12mm圓孔，安裝時通過螺桿固定兩側連接板。

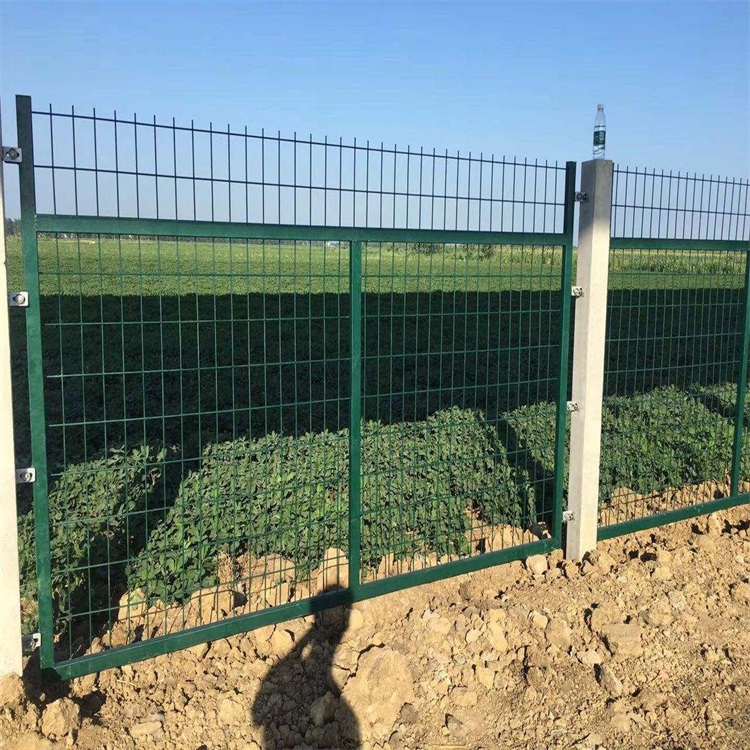

鐵路金屬網片柵欄金屬網片采用Q235矩形邊框，規格30*50mm，矩管厚度2.0mm，內部網絲采用HPB300直徑6.5mm高線鋼絲冷拔加工，規格75*150mm（4mm），上部向外折角30°，垂直高度300mm。

鐵路金屬網片柵欄連接板與螺栓立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/㎡。
