橋下防護柵欄的組成

發布時間：2020-11-30 瀏覽次數：

橋下防護柵欄是用在鐵路通線倆側的柵欄是根據鐵路線路防護柵欄通線(2012)8002標準來生產制作的，鐵路防護柵欄的金屬網片規格為2760*1797mm、絲徑為4.0mm、網孔為75*150mm、邊框為Q235材質的30*50*2.0mm矩管，然后加工成型后整體熱鍍鋅浸塑進行防腐處理。浸塑矩形管鐵路防護柵欄

橋下防護柵欄技術規格要求

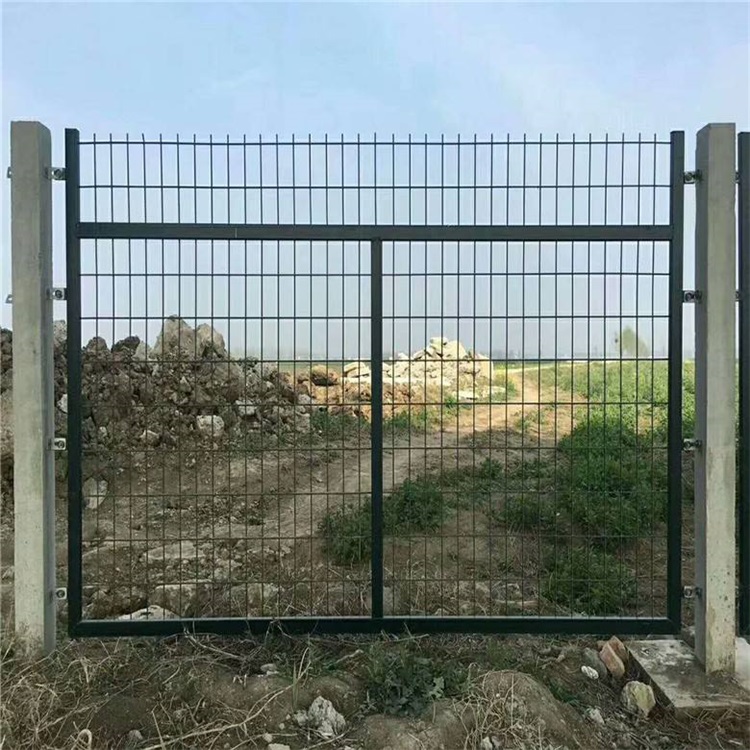

1、橋下防護柵欄主要組成：

鋼筋混凝土立柱金屬網片防護柵欄由：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度1.8m。

2、立樁：

立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。

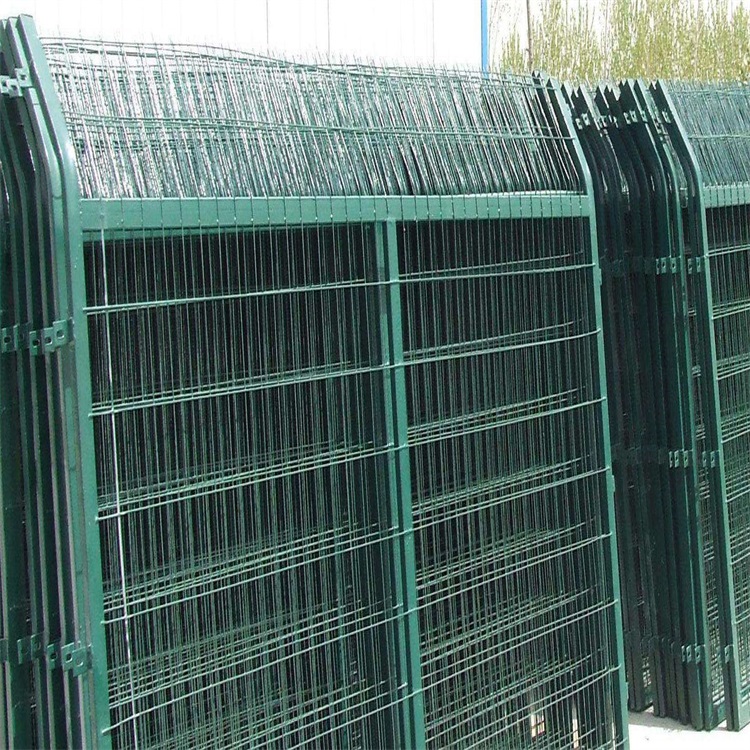

3、橋下防護柵欄金屬網片：

金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB300 ￠4.0mm高線冷拔鋼絲，規格75mm*150mm。

4、連接板與螺栓：

立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。

連接板的精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。

5、防腐處理：

橋下防護柵欄金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm～1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。
