橋下安全防護圍欄

  橋下安全防護圍欄的技術標準

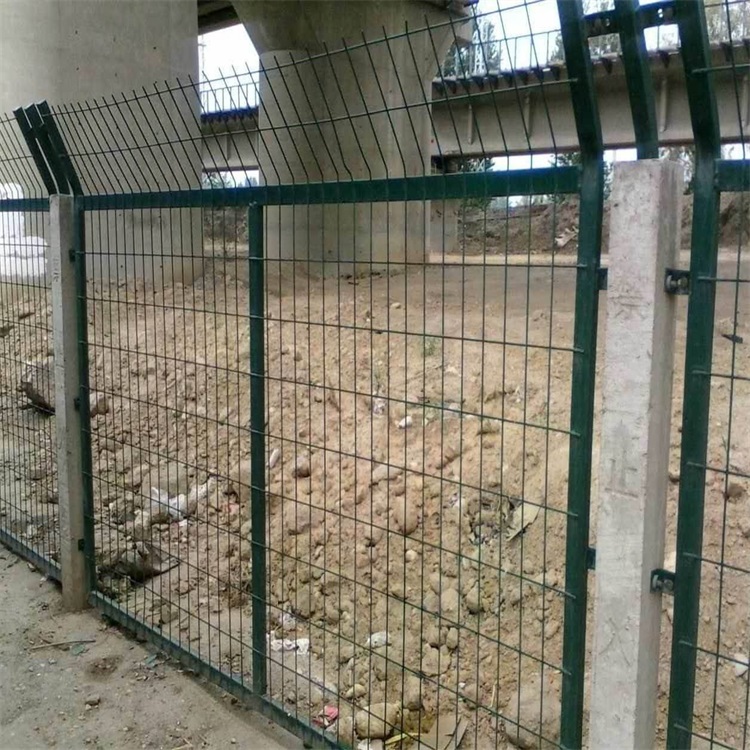

  橋下安全防護圍欄用以高速鐵路隧道墩高3米及左右旱橋地區的鐵路線封閉式。1、橋底下安全防護安全圍欄關鍵構成:

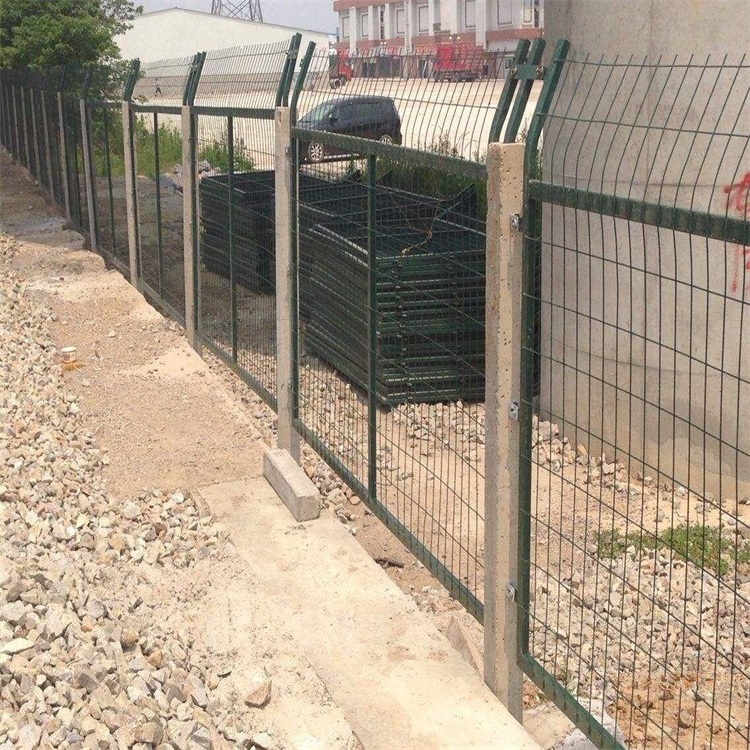

  混凝土結構立桿不銹鋼絲網片安全防護安全圍欄由∶混凝土結構立桿、不銹鋼絲網片及聯接構件構成，安全防護高寬比1.8m。2、立樁︰

  立桿選用C30剛筋預制混凝土，橫截面規格120mm*120mm，高寬比2.5m。預制構件立時預埋四個t 12mm圓洞，安裝時根據絲桿固定不動兩邊聯接板。

  3、不銹鋼絲網片︰

不銹鋼絲網片選用Q235矩管外框，規格型號30mm*50mm，矩管薄厚2.0mm;內部網絲選用HPB300 t 4.0mm高線冷拔鋼絲，規格型號75mm*150mm。

  4、聯接板與地腳螺栓︰

  立桿聯接板、鋼絲網聯接板選用90°折角Q235厚鋼板，薄厚4.0mm，依據不一樣應用部位分A、B二種方式。聯接板與地腳螺栓均選用Q235鋼，并熱鍍鋅解決，熱鍍鋅量270g/m2.

聯接板的精密度規定∶長短偏差≤1.0mm，總寬偏差≤0.5mm，薄厚偏差≤0.5mm，孔洞部位誤差≤1.Omm。5、防腐蝕解決∶

  不銹鋼絲網片及柵欄門的鋼絲網成型后應總體熱鍍鋅并開展熱浸塑（或靜電噴塑）解決，熱鍍鋅量27Og/m2，浸塑薄厚0.8mm ~ 1.2mm，色調采用墨綠。鍍層應勻稱，色調一致，表層光潔，無流柱，滴瘤、粉泡、漏鐵等缺點。

  橋下安全防護圍欄生產制造精密度規定∶長短偏差≤2.5mm，高寬比偏差≤3.0mm.

 橋下安全防護圍欄平面度規定∶突起或凹下去值≤5.0mm。

  冷拔鋼絲熱鍍鋅前直經偏差≤0.06mm。焊接網片孔偏差≤3.0mm.

  焊接網片聯接板時，聯接板電焊焊接部位應嚴控在設計方案部位，其部位偏差≤1.5mm。
